10 مدل لوپ دیتکتور راهبند زمینی
10 مدل لوپ دیتکتور راهبند زمینی با حلقه القایی, ماژول تشخیص خودرو و تنظیم حساسیت, امنیت عبور را بالا می برند و از بسته شدن راهبند روی وسیله نقلیه جلوگیری می کنند. در ورودی پارکینگ, محوطه اداری یا مسیر خدماتی, راننده باید بدون توقف های نامعلوم عبور کند و راهبند نیز فقط پس از خروج کامل خودرو بسته شود. لوپ دیتکتور راهبند زمینی در مدل تک کانال, دوکانال, خروج آزاد, ایمنی زیر بوم, تشخیص جهت, مناسب خودرو سنگین, دارای تنظیم خودکار, مقاوم در برابر نویز, شبکه ای و ترکیبی با پلاک خوان قابل اجرا است. تفاوت این مدل ها در فرکانس کاری, حساسیت, زمان حضور, نوع رله, ابعاد حلقه, کابل لیدر و روش اتصال به برد فرمان دیده می شود. اگر شیار کف, تعداد دور سیم یا محل حلقه با مسیر واقعی خودرو هماهگی نداشته باشد, تشخیص قطع می شود, فرمان کاذب ایجاد می گردد یا بوم پیش از عبور کامل پایین می آید. جنس کابل, عایق رزینی, فاصله از آرماتور, شرایط رطوبت, تعمیرپذیری و دسترسی تابلو نیز باید پیش از نصب بررسی شوند. هزینه نهایی به تعداد حلقه ها, نوع دیتکتور, برش کف, کابل کشی و تجهیزات کنترلی وابسته است. ثامن فرفورژه می تواند با بررسی عرض مسیر, نوع خودرو و الگوی رفت وآمد, ترکیبی پیشنهاد دهد که حریم ورودی, ایمنی بوم و راحتی استفاده روزانه را هم زمان بهبود دهد.
| نیاز امنیتی یا کاربرد روزانه | ویژگی مناسب برای پاسخ به آن نیاز | معیار انتخاب و کنترل عملکرد |
|---|---|---|
| جلوگیری از بسته شدن بوم روی خودرو | لوپ ایمنی زیر راهبند با زمان حضور قابل تنظیم و رله پایدار | حلقه با خودروهای کوتاه و بلند در چند نقطه توقف آزمایش شود. |
| باز شدن خودکار مسیر خروج | لوپ خروج آزاد پیش از گیت با فرمان مستقیم به برد راهبند | محل حلقه طوری باشد که خودروی عبوری را پیش از بوم تشخیص دهد. |
| تشخیص جداگانه ورود و خروج | دیتکتور دوکانال با دو حلقه و منطق تشخیص جهت حرکت | فاصله حلقه ها با سرعت خودرو و طول مسیر هماهنگ شود. |
| کاهش فرمان کاذب در کف مسلح | مدل مقاوم در برابر نویز با انتخاب فرکانس و کالیبراسیون خودکار | حلقه از آرماتور, کابل قدرت و حلقه مجاور فاصله مناسب داشته باشد. |
| تشخیص خودروهای سبک و موتورسیکلت | حساسیت چندمرحله ای همراه حلقه کوچک تر و تنظیم دقیق | افزایش حساسیت نباید به واکنش نسبت به در فلزی یا حرکت بوم منجر شود. |
| کنترل خودروهای سنگین و کشیده | حلقه بزرگ تر یا چند حلقه متوالی با زمان حضور طولانی | فاصله محورهای کامیون نباید باعث قطع موقت تشخیص شود. |
| تداوم کار پس از تغییرات محیطی | تنظیم خودکار فرکانس و جبران تغییرات دما و رطوبت | پس از تعمیر کف یا جابه جایی تجهیزات, کالیبراسیون دوباره انجام شود. |
| اتصال مطمئن به پلاک خوان و راهبند | خروجی رله مستقل و ورودی وضعیت برای هماهنگی با کنترلر مرکزی | فرمان شناسایی خودرو از فرمان مجوز عبور جدا تعریف شود. |
| کاهش توقف ناشی از خرابی حلقه | کابل مقاوم, اتصال آب بندی شده و مسیر لیدر قابل دسترسی | مقاومت و اندوکتانس حلقه در زمان تحویل و سرویس ثبت شوند. |
امنیت ورودی با مدل های لوپ دیتکتور راهبند زمینی
لوپ دیتکتور زمانی به امنیت ورودی کمک می کند که نقش هر حلقه از ابتدا روشن باشد. حلقه حضور, نزدیک شدن خودرو را ثبت می کند؛ لوپ ایمنی زیر بوم اجازه بسته شدن زودهنگام نمی دهد؛ لوپ خروج آزاد برای خودروهای در حال ترک محوطه فرمان باز شدن صادر می کند و مدل دوکانال جهت حرکت را تشخیص می دهد. نمونه مناسب خودرو سنگین, فاصله میان محورهای بلند را مدیریت می کند و مدل حساس برای وسیله سبک به تنظیم دقیق تری نیاز دارد. طرح مقاوم در برابر نویز, مدل دارای کالیبراسیون خودکار, دیتکتور شبکه ای و ترکیب لوپ با پلاک خوان نیز برای ورودی های پیچیده تر کاربرد دارند. انتخاب درست باید عبور خودرو مجاز را روان کند, اما هر فرمان را بر اساس حضور واقعی وسیله نقلیه و وضعیت راهبند صادر نماید.
کنترل رفت وآمد بدون بسته شدن بوم روی خودرو
مهم ترین کاربرد لوپ ایمنی, نگه داشتن راهبند در حالت باز تا پایان عبور خودرو است. حلقه زیر بوم تغییر میدان القایی ناشی از فلز خودرو را تشخیص می دهد و خروجی رله را فعال نگه می دارد. برد فرمان باید این ورودی را بر دستور بسته شدن مقدم بداند. اگر خودرو در میانه مسیر توقف کند, بوم نباید حرکت کند و اگر پایین آمدن آغاز شده باشد, منطق ایمنی باید آن را متوقف یا معکوس سازد. این رفتار برای خودروهای کوتاه, ون و وسایل دارای فاصله محوری متفاوت باید جداگانه آزمایش شود. پیش از تحویل, عملکرد حسگر باید با توقف کامل, حرکت آهسته و عبور پیوسته آزمایش شود تا هیچ نقطه کور امنیتی در محدوده بوم باقی نماند.
زمان حضور روی دیتکتور نیز اهمیت دارد. برخی مدل ها تا زمانی که خودرو روی حلقه است خروجی را فعال نگه می دارند و برخی تنظیم زمان محدود دارند. برای گیت ایمنی, حالت حضور دائمی معمولاً مطمئن تر است, زیرا توقف طولانی خودرو نباید باعث آزاد شدن رله شود. در ورودی های پرتردد, لوپ دوم پس از بوم می تواند خروج کامل خودرو را تأیید کند. ترکیب درست حلقه ها باعث می شود راهبند به جای تکیه بر شمارش زمانی, وضعیت واقعی مسیر را مبنای بسته شدن قرار دهد. این تنظیم به ویژه در پارکینگ های خانوادگی و سازمانی اهمیت دارد, زیرا راننده نباید برای حفظ ایمنی مجبور به حرکت های اضافی یا حدس زدن وضعیت راهبند شود.

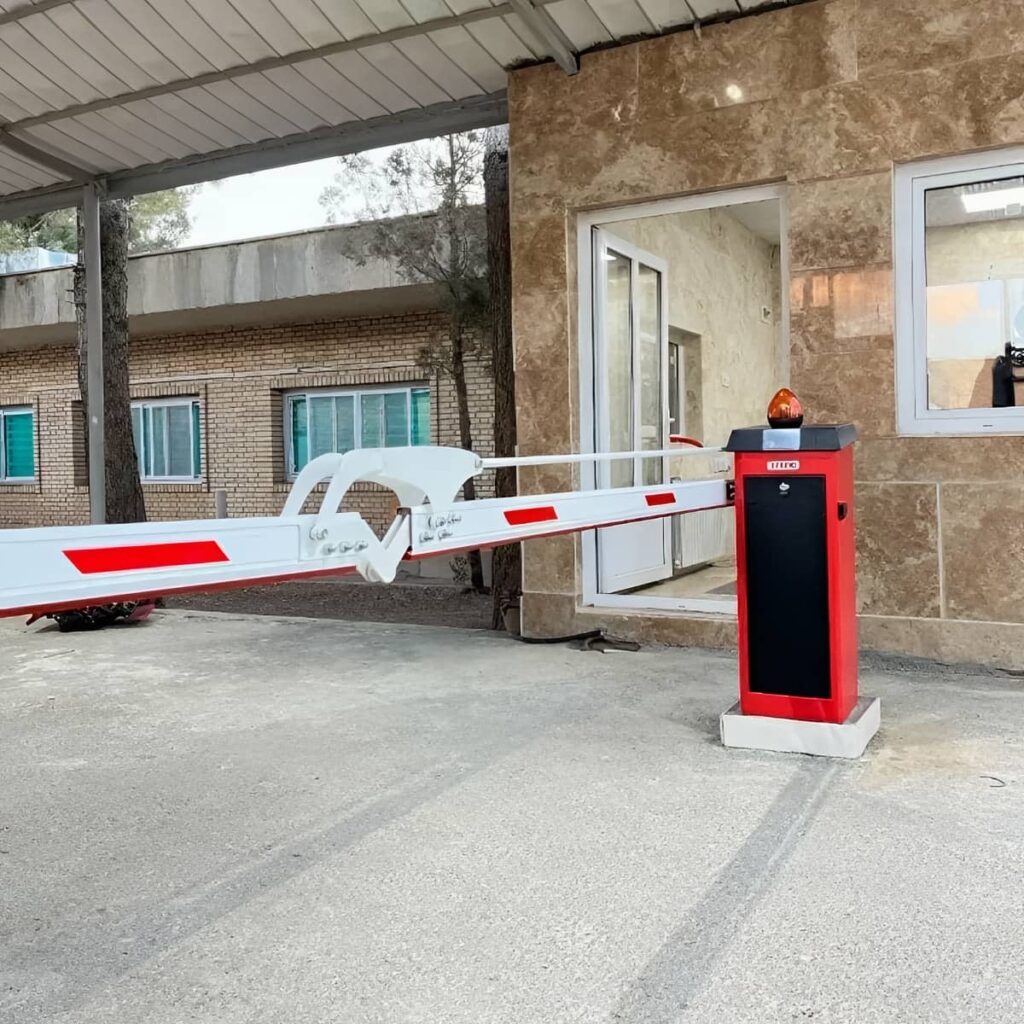

راحتی خروج خودرو با فرمان خودکار
در بسیاری از پارکینگ ها, خروج خودرو نیاز به بررسی مجوز ندارد و هدف اصلی آن است که راننده بدون تماس با نگهبان یا ریموت, مسیر را ترک کند. لوپ خروج آزاد چند متر پیش از راهبند نصب می شود و با ورود خودرو به محدوده, فرمان باز شدن را به برد می فرستد. فاصله حلقه تا بوم باید برای زمان تشخیص و بالا رفتن کامل بازو کافی باشد. اگر حلقه بسیار نزدیک باشد, راننده مجبور به ترمز ناگهانی می شود و اگر بیش از حد دور نصب گردد, خودروهای عبوری در مسیر مجاور ممکن است ناخواسته فرمان ایجاد کنند. بهتر است چراغ هشدار پیش از آزاد شدن مسیر روشن شود تا راننده بداند فرمان ثبت شده و بدون نزدیک شدن خطرناک, چند لحظه برای باز شدن کامل منتظر بماند.
فرمان خروج آزاد باید فقط از سمت داخل محوطه معتبر باشد. در مسیر مشترک ورود و خروج, استفاده از دو حلقه و تشخیص ترتیب فعال شدن آن ها کمک می کند جهت حرکت مشخص شود. خودرویی که از بیرون نزدیک می شود نباید با فعال کردن همان مدار, راهبند را باز کند. چراغ وضعیت نیز پس از باز شدن کامل بوم اجازه عبور را نشان می دهد. این هماهنگی, خروج روزانه را ساده می کند و در عین حال حریم ورودی را برای خودروهای نزدیک شونده از سمت بیرون حفظ می نماید. در این حالت, نگهبان نیز فقط خطاها یا خودروهای غیرعادی را بررسی می کند و روند خروج روزمره بدون تماس, توقف بی مورد یا باز ماندن طولانی گیت انجام می شود.
حفظ حریم با تشخیص جهت و عبور مستقل
تشخیص جهت در ورودی دوطرفه با دو حلقه متوالی انجام می شود. اگر حلقه نخست و سپس حلقه دوم فعال شود, سیستم حرکت در یک جهت را ثبت می کند و ترتیب معکوس, جهت مقابل را نشان می دهد. فاصله میان حلقه ها باید با طول خودرو و سرعت حرکت هماهنگ باشد تا هر دو فعال سازی به یک وسیله نسبت داده شوند. این منطق می تواند برای باز کردن خروج, آغاز خواندن پلاک یا شمارش ورود استفاده شود و اجازه ندهد خودرو با حرکت کوتاه و نامشخص فرمان کامل دریافت کند. برای افزایش دقت, ترتیب فعال شدن دو کانال باید در گزارش کنترلر دیده شود تا خطای جهت یا توقف میان حلقه ها به سرعت تشخیص داده شود.
عبور هر خودرو باید یک رویداد مستقل باشد. در ترافیک فشرده, وسیله دوم ممکن است بسیار نزدیک پشت خودروی اول حرکت کند. دیتکتور دوکانال یا حلقه های قبل و بعد از بوم می توانند مرز میان دو عبور را مشخص کنند. راهبند نباید صرفاً به دلیل فعال ماندن طولانی یک حلقه, چند خودرو را با یک مجوز عبور دهد. برای گیت متصل به پلاک خوان, هر فعال سازی حضور باید با نتیجه شناسایی همان خودرو هماهنگ شود تا سرعت رفت وآمد, کنترل ورودی را تضعیف نکند. این جداسازی به ویژه در ساعات شلوغ اهمیت دارد, زیرا فاصله کم خودروها نباید به عبور بدون ثبت, بسته نشدن طولانی بوم یا اختلال در گزارش تردد منجر شود.
- لوپ ایمنی را زیر مسیر واقعی توقف خودرو قرار دهید.
- برای خروج آزاد جهت حرکت را از ورود تفکیک کنید.
- زمان حضور را متناسب با توقف احتمالی خودرو تنظیم کنید.
- عبور خودروهای متوالی را به رویدادهای مستقل تقسیم کنید.
- چراغ عبور را پس از باز شدن کامل راهبند فعال سازید.
قفل و دسترسی مطمئن با حلقه کابل و دیتکتور
عملکرد مطمئن لوپ دیتکتور به هماهنگی سیم حلقه, کابل لیدر, شیار کف, عایق, ماژول تشخیص و برد راهبند وابسته است. حلقه با چند دور کابل در سطح مشخص ساخته می شود و تغییر اندوکتانس ناشی از حضور فلز را به دیتکتور منتقل می کند. ماژول باید بتواند این تغییر را از نویز محیط, حرکت بوم و کابل های قدرت جدا کند. اتصال های زیرزمین باید در برابر آب و فشار محافظت شوند و مسیر لیدر نیز تا تابلو بدون قطعی ادامه یابد. کیفیت مناسب زمانی مشخص می شود که خودرو در محدوده حلقه به صورت پایدار تشخیص داده شود, اما حرکت اجسام فلزی اطراف یا تغییرات دما فرمان کاذب ایجاد نکند. این هماهنگی همچنین به نگهبان اطمینان می دهد که چراغ وضعیت, حضور خودرو و فرمان بوم از یک منطق مشترک پیروی می کنند و کاربر با رفتار متناقض روبه رو نمی شود.
کابل حلقه و عایق برای تشخیص پایدار
کابل لوپ باید روکش مقاوم در برابر گرما, رطوبت و مواد پرکننده شیار داشته باشد. تعداد دور سیم بر اندوکتانس و حساسیت اثر می گذارد و بر اساس ابعاد حلقه تعیین می شود. حلقه بزرگ معمولاً به دورهای کمتر و نمونه کوچک به دورهای بیشتر نیاز دارد. گوشه های مسیر بهتر است با زاویه نرم یا برش مورب اجرا شوند تا کابل در نقطه تیز تحت فشار قرار نگیرد. آسیب جزئی روکش می تواند با نفوذ آب, مقاومت مدار را تغییر دهد و تشخیص را ناپایدار سازد. پیش از آب بندی نهایی, سلامت روکش در تمام طول شیار بررسی می شود تا شکستگی پنهان, اتصال به زمین یا ناپایداری بعدی در روزهای مرطوب ایجاد نشود.
دو سر حلقه پس از خروج از شیار به شکل زوج تابیده تا تابلو ادامه پیدا می کنند. تابیدن کابل لیدر, اثر نویز و حساسیت ناخواسته در مسیر انتقال را کاهش می دهد. اتصال میانی بهتر است حذف شود, اما اگر اجتناب ناپذیر باشد باید با روش مقاوم و کاملاً آب بندی شده اجرا گردد. پر کردن شیار با رزین یا ماده سازگار, کابل را در برابر حرکت چرخ و نفوذ آب محافظت می کند. ثبت نوع سیم, تعداد دور و مقاومت اولیه, مقایسه وضعیت حلقه در تعمیرات بعدی را آسان تر می سازد. در مسیرهای پرتردد, بهتر است محل خروج لیدر از کف نیز با محافظ مکانیکی تقویت شود تا فشار چرخ, نظافت یا تعمیرات جانبی به کابل انتقال آسیب نرساند.
فرکانس و حساسیت برای کاهش فرمان کاذب
دیتکتور با فرکانس مشخصی کار می کند و حضور فلز را از تغییر مدار تشخیص می دهد. اگر چند حلقه نزدیک یکدیگر روی فرکانس مشابه فعال باشند, ممکن است تداخل ایجاد شود. مدل دارای انتخاب فرکانس اجازه می دهد حلقه های مجاور روی محدوده های متفاوت تنظیم شوند. کابل قدرت, موتور راهبند, در فلزی متحرک و آرماتور کف نیز می توانند بر میدان اثر بگذارند. فاصله مناسب و آزمایش عملی کمک می کند منبع نویز پیش از تحویل شناسایی شود. پس از انتخاب فرکانس, همه حلقه ها باید هم زمان و در حال کار موتور آزمایش شوند تا تداخل احتمالی فقط در شرایط خاموش و غیرواقعی پنهان نماند.
حساسیت بالا برای تشخیص موتورسیکلت یا خودروی کوچک مفید است, اما ممکن است واکنش ناخواسته به فلزات اطراف را افزایش دهد. تنظیم باید از سطح میانی آغاز شود و با وسایل نقلیه واقعی ادامه پیدا کند. افزایش حساسیت نباید جای اصلاح ابعاد یا محل حلقه را بگیرد. مدل دارای تقویت اولیه می تواند تغییر بزرگ هنگام ورود خودرو را بهتر ثبت کند, اما همچنان نیازمند کالیبراسیون درست است. ثامن فرفورژه می تواند موقعیت حلقه و سطح حساسیت را با نوع وسایل عبوری هماهنگ سازد. نتیجه تنظیم باید برای خودروی سبک, خودروی معمولی و وسیله سنگین ثبت شود تا سرویس کار بعدی حساسیت را بدون دلیل تغییر ندهد و عملکرد پایدار باقی بماند.
رله خروجی و اتصال ایمن به برد راهبند
دیتکتور معمولاً یک یا چند خروجی رله دارد که می توانند حضور خودرو, پالس عبور یا خطای حلقه را اعلام کنند. نوع اتصال باید با ورودی برد راهبند سازگار باشد و حالت عادی باز یا عادی بسته به درستی انتخاب شود. برای ایمنی, بهتر است قطع کابل یا خرابی حلقه به صورت خطا قابل تشخیص باشد, نه اینکه بدون هشدار مسیر را آزاد اعلام کند. سیم های خروجی باید شماره گذاری شوند تا تعمیرکار نقش هر کانال را بدون آزمون های تصادفی تشخیص دهد. خروجی خطا نیز می تواند به چراغ هشدار یا ورودی کنترلر متصل شود تا نگهبان پیش از ایجاد خطر, قطع حلقه یا اتصال نامناسب را مشاهده و پیگیری کند.
فرمان حضور خودرو با مجوز عبور تفاوت دارد. لوپ می تواند اعلام کند وسیله در مسیر است, اما نباید به تنهایی در سمت ورود, اجازه باز شدن صادر کند مگر سناریو به طور مشخص برای خروج آزاد طراحی شده باشد. در اتصال به پلاک خوان, حلقه آغاز تصویربرداری را فعال می کند و نتیجه مجوز از کنترلر دیگری می آید. جداسازی این نقش ها باعث می شود خرابی یا تنظیم اشتباه یک حلقه, قفل دسترسی را دور نزند و حریم ورودی همچنان حفظ شود. این تفکیک نقش ها, عیب یابی را نیز ساده تر می کند, زیرا مشخص می شود مشکل از حضور خودرو, اعتبار مجوز, ارتباط کنترلر یا مکانیزم حرکت راهبند ایجاد شده است.
- کابل حلقه را بدون اتصال میانی تا حد امکان اجرا کنید.
- گوشه های شیار را برای جلوگیری از فشار کابل نرم بسازید.
- حلقه های مجاور را روی فرکانس های متفاوت تنظیم کنید.
- حساسیت را با خودروهای واقعی و شرایط محل آزمایش کنید.
- فرمان حضور خودرو را از مجوز ورود جدا نگه دارید.
نصب ایمن لوپ زمینی برای رفت وآمد روان
نصب لوپ دیتکتور باید از مشاهده خط حرکت چرخ ها و محل توقف خودرو آغاز شود. ابعاد حلقه, فاصله آن از راهبند, عمق شیار, تعداد دور کابل و مسیر لیدر پیش از برش کف تعیین می شوند. حلقه نباید روی درز متحرک, ترک, شبکه فلزی متراکم یا نقطه ای قرار گیرد که آب در آن جمع می شود. در مسیرهای عریض, حلقه بیش از حد کوچک ممکن است خودروی عبوری از کناره را تشخیص ندهد و نمونه بسیار بزرگ نیز حساسیت را کاهش دهد. پس از نصب, مقاومت, اندوکتانس و عملکرد هر کانال ثبت می شوند. اجرای درست باعث می شود خودرو بدون عقب و جلو رفتن شناسایی شود و راهبند بر اساس حضور واقعی مسیر, رفتاری آرام و قابل پیش بینی داشته باشد. جانمایی درست علاوه بر ایمنی, زمان عبور را کوتاه می کند و نیاز به حرکت اضافی راننده برای فعال کردن حلقه را از میان می برد.
اندازه گیری مسیر و تعیین ابعاد حلقه
حلقه باید بخش مؤثری از سطح زیر خودرو را پوشش دهد, اما به لبه مسیر یا فلزات ثابت بیش از حد نزدیک نباشد. عرض آن بر اساس مسیر واقعی عبور تعیین می شود, نه فاصله دیوار تا دیوار. در ورودی باریک, حلقه مستطیلی می تواند بیشتر عرض مسیر را بپوشاند و در گیت خودرو سنگین, طول بیشتری برای حفظ تشخیص میان محورها لازم است. محل توقف نیز باید طوری باشد که بخش فلزی خودرو روی حلقه قرار گیرد, نه اینکه سپر جلو از آن عبور کند و بدنه اصلی بیرون بماند. در پارکینگ های دارای مسیر مورب, جای حلقه باید با خط واقعی چرخ ها تطبیق داده شود تا خودرو هنگام نزدیک شدن از بخش مؤثر میدان خارج نشود.
فاصله لوپ ایمنی تا بوم باید با نقطه خطر هماهنگ باشد. اگر حلقه بسیار جلوتر نصب شود, ممکن است بخش عقب خودرو هنوز زیر بوم باشد اما تشخیص قطع گردد. در خودروهای کشیده, استفاده از دو حلقه یا افزایش طول ناحیه تشخیص ایمن تر است. لوپ خروج آزاد نیز باید به اندازه کافی پیش از راهبند قرار گیرد تا موتور فرصت باز کردن کامل بوم را داشته باشد. اندازه گیری با چند نوع خودرو, خطای طراحی بر اساس یک وسیله خاص را کاهش می دهد. این آزمایش پیش از برش نهایی, هزینه اصلاح کف را کم می کند و باعث می شود راننده برای فعال کردن حسگر مجبور به جلو و عقب رفتن روی مسیر نباشد.
برش کف کابل گذاری و آب بندی شیار
شیار باید عمق و عرض یکنواخت داشته باشد و کف آن از لبه های تیز و خرده سنگ پاک شود. گوشه های تند می توانند در اثر فشار و لرزش, روکش کابل را آسیب بزنند. پس از قرار دادن دورهای سیم, کابل لیدر از مسیر کوتاه و محافظ به تابلو منتقل می شود. دورها نباید روی یکدیگر گره بخورند یا از شیار بیرون بمانند. پیش از پر کردن, مقاومت مدار و نبود اتصال به زمین بررسی می شود تا خطا زیر ماده آب بندی پنهان نماند. فاصله دورهای کابل باید منظم بماند و هیچ بخش آزادی زیر مواد پرکننده وجود نداشته باشد, زیرا حرکت سیم می تواند مشخصات الکتریکی حلقه را به تدریج تغییر دهد.
ماده پرکننده باید با سطح کف, دما و روکش کابل سازگار باشد. انقباض یا ترک خوردن آن می تواند آب را به شیار وارد کند و سیم را در برابر حرکت چرخ بی حفاظ بگذارد. در محل های مرطوب, آب بندی اتصال و مسیر خروج لیدر اهمیت بیشتری دارد. زمان خشک شدن باید پیش از باز کردن مسیر رعایت شود. عبور زودهنگام خودرو می تواند کابل را جابه جا کند. ثبت عکس مسیر شیار نیز در تعمیرات آینده از برش ناخواسته حلقه جلوگیری می کند. پس از خشک شدن کامل, سطح شیار باید هم تراز و بدون لبه باشد تا رفت وآمد روزانه خودرو, چرخ دستی یا تجهیزات نظافت به محل اجرا ضربه نزند.
آزمون تشخیص و عیب یابی خطاهای رایج
پس از اتصال دیتکتور, کالیبراسیون بدون خودرو انجام می شود و سپس وسایل مختلف با سرعت و محل توقف متفاوت آزمایش خواهند شد. چراغ کانال یا خروجی نرم افزار باید ورود, حضور و خروج را بدون قطع کوتاه ثبت کند. توقف طولانی روی حلقه نیز بررسی می شود تا رله ناخواسته آزاد نشود. در مدل دوکانال, ترتیب فعال شدن حلقه ها با جهت حرکت تطبیق داده می شود. عملکرد راهبند, فتوسل و پلاک خوان نیز باید در همین آزمون یکپارچه کنترل گردد. برای ورودی های حساس, نتیجه هر آزمون همراه زمان فعال شدن رله و واکنش بوم ثبت می شود تا مقایسه تنظیمات و تشخیص افت عملکرد در آینده امکان پذیر باشد.
قطع متناوب تشخیص می تواند از اتصال ضعیف, نفوذ آب, کم بودن دور سیم یا فاصله نامناسب خودرو ناشی شود. فرمان کاذب نیز ممکن است به حساسیت زیاد, تداخل فرکانسی, کابل قدرت یا حرکت فلز نزدیک حلقه مربوط باشد. تعویض دیتکتور بدون اندازه گیری مقاومت و اندوکتانس, همیشه مشکل را حل نمی کند. عیب یابی باید از حلقه و لیدر آغاز شود و سپس ماژول, رله و برد فرمان بررسی شوند. ثبت مقادیر اولیه, مقایسه و تشخیص تغییرات را سریع تر می سازد. اگر خطا فقط در بارندگی یا ساعات خاص رخ دهد, بررسی رطوبت شیار, تغییر دمای کف و منابع نویز دوره ای می تواند علت واقعی را دقیق تر مشخص کند.
- ابعاد حلقه را بر اساس مسیر چرخ و نوع خودرو تعیین کنید.
- شیار را از ترک درز متحرک و فلز ثابت دور نگه دارید.
- پیش از آب بندی مقاومت و عایق کابل را اندازه گیری کنید.
- پس از نصب خودروهای سبک سنگین و کشیده را آزمایش کنید.
- مقادیر حلقه و مسیر شیار را برای تعمیرات ثبت کنید.

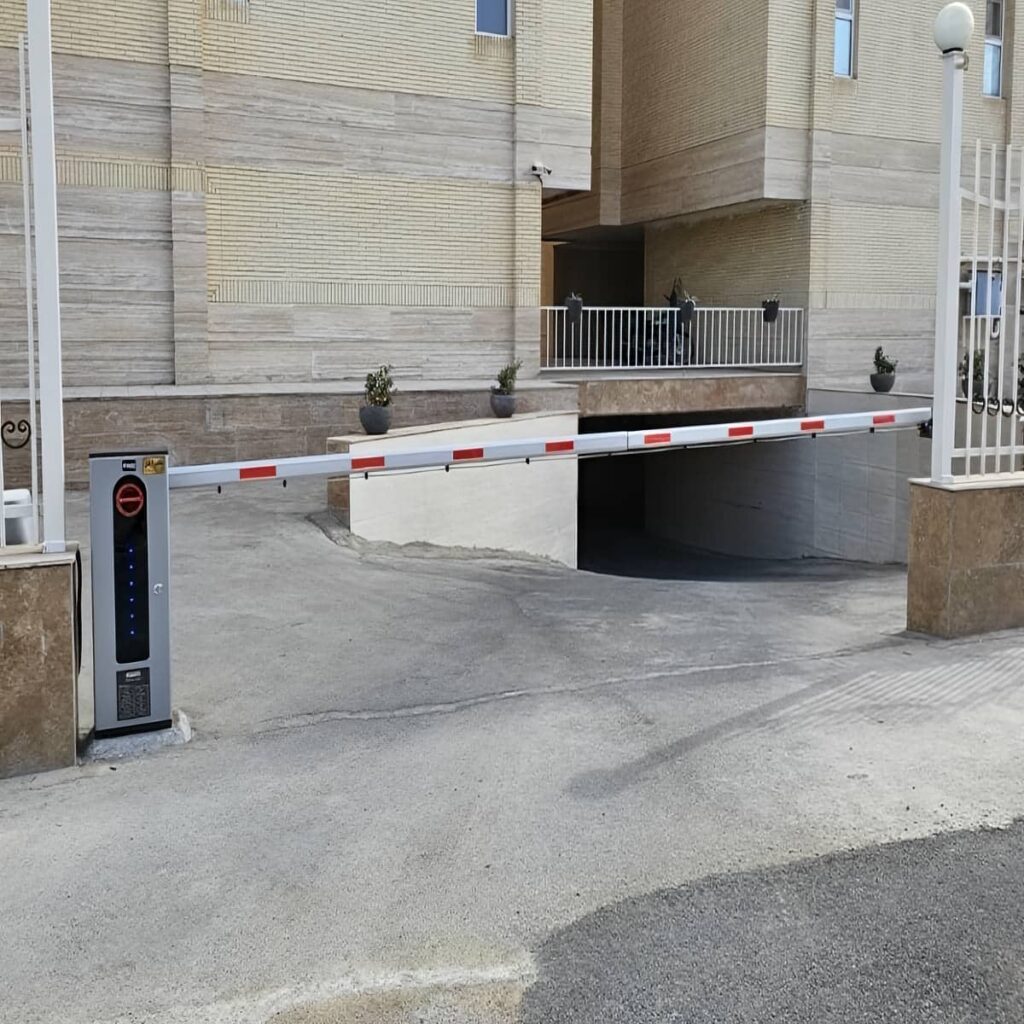

قیمت سفارش نگهداری و خدمات ثامن فرفورژه
قیمت لوپ دیتکتور راهبند زمینی به تعداد کانال ها, نوع ماژول, ابعاد حلقه, جنس کابل و شرایط کف وابسته است. مدل تک کانال, دوکانال, تشخیص جهت, مقاوم در برابر نویز یا شبکه ای تجهیزات و تنظیم یکسانی ندارند. تعداد لوپ های حضور, ایمنی و خروج آزاد نیز بر حجم برش, کابل گذاری و سیم کشی اثر می گذارد. کف بتنی مسلح, آسفالت, سنگ یا سطح دارای رطوبت, روش اجرای متفاوتی نیاز دارد. اتصال به پلاک خوان, تابلو فرمان و نرم افزار نیز مشخصات سفارش را تغییر می دهد. انتخاب حرفه ای باید امنیت و کاربری روان را تأمین کند, بدون آنکه حساسیت نامتناسب یا حلقه های غیرضروری تعمیر و نگهداری را پیچیده سازند. این نگاه باعث می شود هزینه پرداخت شده مستقیماً به کاهش خطا, حفظ حریم و عملکرد آرام گیت در استفاده روزانه مرتبط باشد.
عوامل مؤثر بر قیمت لوپ دیتکتور زمینی
تعداد کانال, محدوده حساسیت, انتخاب فرکانس, زمان حضور و خروجی های رله از عوامل اصلی ماژول هستند. مدل ساده برای یک حلقه ایمنی با نمونه دوکانال تشخیص جهت یکسان نیست. کیفیت کابل, روکش مقاوم, طول لیدر و ماده آب بندی نیز بر اجرای زمینی اثر دارند. در مسیر خودرو سنگین ممکن است حلقه بزرگ تر یا چند ناحیه تشخیص لازم باشد. انتخاب تجهیزات باید بر اساس سناریوی واقعی عبور انجام شود. انتخاب مدل ارزان تر بدون توجه به نویز, زمان حضور و کیفیت رله می تواند هزینه تعمیر, توقف گیت و دخالت روزانه نگهبان را در ادامه افزایش دهد.
شرایط کف بخش مهم دیگری از سفارش است. برش آسفالت سالم با بتن مسلح, کف سنگی یا سطح ترک خورده شرایط یکسانی ندارد. فاصله تابلو, مسیر کابل و وجود حلقه های قدیمی نیز باید بررسی شوند. برای استعلام دقیق, عرض گیت, نوع خودرو, تصاویر کف, محل راهبند و هدف هر حلقه اعلام می شود. مقایسه صرف ماژول دیتکتور, هزینه کامل کابل, برش, آب بندی و هماهنگی برد فرمان را نشان نمی دهد. در پروژه های چندگیت, هماهنگی فرکانس ها و یکسان بودن مستندات نصب نیز بخشی از برآورد حرفه ای است و مدیریت سرویس دوره ای را ساده تر می کند.

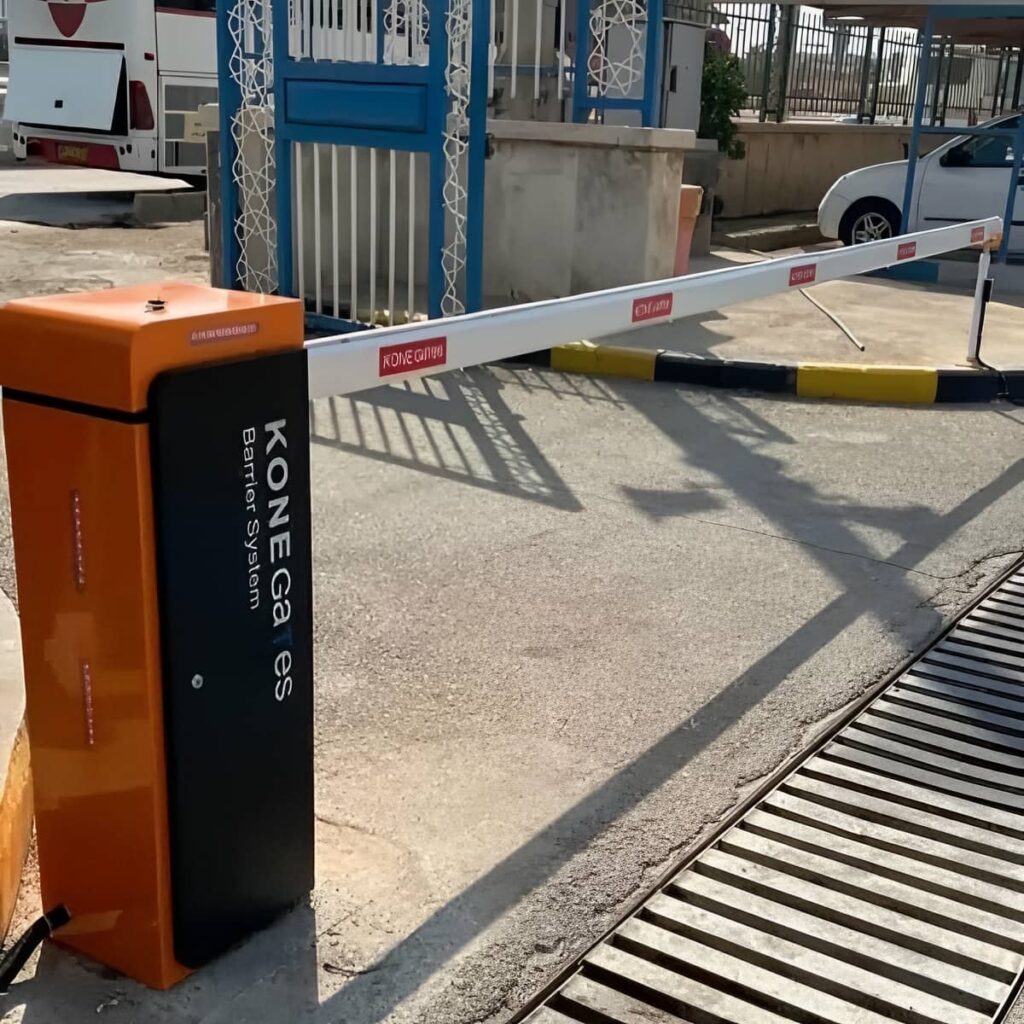

مراحل سفارش برای کنترل امن راهبند
سفارش با تعیین نقش حلقه آغاز می شود؛ لوپ ممکن است برای حضور, ایمنی, خروج آزاد, تشخیص جهت یا آغاز پلاک خوانی استفاده شود. سپس عرض مسیر, نوع کف, خودروهای عبوری و فاصله تا تابلو بررسی خواهند شد. بر اساس این اطلاعات, ابعاد حلقه, تعداد دور کابل, مدل دیتکتور و منطق رله انتخاب می شوند. ثامن فرفورژه می تواند این جزئیات را هماهنگ کند تا سیستم بدون توقف اضافی, حضور خودرو را دقیق تشخیص دهد. در همین مرحله باید مشخص شود فرمان حلقه فقط حضور را اعلام می کند یا اجازه باز شدن نیز می دهد, زیرا این تفاوت مستقیماً بر امنیت منطق کنترل اثر دارد.
پس از تأیید طرح, مسیر شیار و کابل علامت گذاری می شود و نصب با اندازه گیری مرحله ای انجام خواهد گرفت. پیش از تحویل, مقادیر حلقه, حساسیت, فرکانس و رفتار رله ثبت می شوند. خودروهای مختلف, توقف زیر بوم, خروج آزاد و قطع حلقه نیز آزمایش خواهند شد. اپراتور باید معنی چراغ های خطا و روش ریست یا کالیبراسیون مجاز را بداند. مستندسازی تنظیمات, از تغییرهای آزمایشی و ایجاد فرمان ناامن جلوگیری می کند. تحویل حرفه ای زمانی کامل است که نگهبان بداند در برابر خطای کانال چه اقدامی انجام دهد و بدون دستکاری حساسیت, موضوع را برای سرویس فنی ثبت کند.
نگهداری و تعمیر برای کاهش دردسر روزانه
لوپ زمینی قطعه متحرک ندارد, اما کابل, اتصال, شیار و دیتکتور به بازبینی نیاز دارند. ترک کف, نفوذ آب, حفاری جدید یا جابه جایی فلزات نزدیک می تواند رفتار حلقه را تغییر دهد. خطای مکرر, قطع کوتاه تشخیص یا روشن ماندن دائمی کانال باید زود بررسی شوند. تمیز بودن تابلو, محکم بودن ترمینال ها و سلامت برق تغذیه نیز اهمیت دارند. ادامه کار با تشخیص ناپایدار ممکن است راهبند را باز نگه دارد یا خطر بسته شدن روی خودرو را ایجاد کند. بهتر است پس از بارندگی شدید, تعمیر کف یا تغییر مسیر کابل های قدرت, عملکرد حلقه دوباره کنترل شود تا تغییر محیط به فرمان کاذب یا نقطه کور منجر نشود.
در تعمیر, ابتدا مقاومت, عایق و اندوکتانس حلقه اندازه گیری می شوند. اگر مدار سالم باشد, فرکانس, حساسیت, رله و ورودی برد بررسی خواهند شد. در صورت آسیب کابل زیر کف, مسیر شیار با اطلاعات ثبت شده پیدا و بخش معیوب اصلاح می شود. خدمات ثامن فرفورژه می تواند شامل عیب یابی حلقه, تعویض دیتکتور, تنظیم رله و آزمایش راهبند باشد تا ورودی با کمترین وقفه دوباره به وضعیت امن و روان بازگردد. پس از تعمیر نیز چند چرخه واقعی با توقف زیر بوم و عبور متوالی اجرا می شود تا فقط روشن شدن چراغ دیتکتور, معیار بازگشت سیستم به سرویس نباشد.
- برای استعلام نقش هر حلقه و نوع کف را مشخص کنید.
- هزینه کابل برش آب بندی و تابلو را همراه دیتکتور بررسی کنید.
- تنظیمات فرکانس و حساسیت را در پرونده سیستم ثبت کنید.
- ترک کف یا حفاری نزدیک حلقه را سریع پیگیری کنید.
- خطای تشخیص را پیش از باز ماندن یا بسته شدن ناامن رفع کنید.
حلقه ای از کابل در کف نصب می شود و ماژول دیتکتور میدان الکترومغناطیسی آن را پایش می کند. ورود بخش فلزی خودرو, اندوکتانس مدار را تغییر می دهد و دستگاه خروجی رله را فعال می سازد. این خروجی می تواند راهبند را باز نگه دارد, خروج آزاد ایجاد کند یا پلاک خوان را فعال نماید. حساسیت, ابعاد حلقه و تعداد دور سیم باید با نوع خودرو و شرایط کف هماهنگ باشند.
مدل تک کانال یک حلقه را کنترل می کند و برای ایمنی زیر بوم یا خروج آزاد ساده مناسب است. مدل دوکانال دو حلقه را هم زمان می خواند و می تواند جهت حرکت, توالی عبور یا دو ناحیه مستقل را مدیریت کند. انتخاب به سناریوی گیت بستگی دارد. برای تشخیص جهت, فاصله حلقه ها و ترتیب فعال شدن باید با سرعت و طول خودرو هماهنگ و پس از نصب آزمایش شوند.
حساسیت زیاد, تداخل حلقه های مجاور, کابل قدرت, آرماتور نزدیک, اتصال ضعیف یا نفوذ آب می تواند فرمان کاذب ایجاد کند. ابتدا مقاومت و عایق حلقه بررسی می شوند و سپس فرکانس و حساسیت تنظیم خواهند شد. حرکت در فلزی یا بوم نزدیک حلقه نیز ممکن است اثر بگذارد. تعویض ماژول پیش از بررسی کابل و محیط همیشه مشکل را برطرف نمی کند و عیب یابی باید مرحله ای انجام شود.
قیمت به تعداد کانال, نوع ماژول, ابعاد حلقه, جنس کابل و روش آب بندی وابسته است. تعداد حلقه های حضور, ایمنی و خروج آزاد, شرایط کف و فاصله تابلو نیز مشخصات سفارش را تغییر می دهند. اتصال به پلاک خوان یا کنترلر مرکزی بر سیم کشی و تنظیمات اثر دارد. برای برآورد دقیق باید نوع خودرو, عرض مسیر, جنس کف و نقش مورد انتظار هر حلقه مشخص شوند.
عرض گیت, نوع راهبند, جنس کف, خودروهای عبوری و هدف حلقه باید اعلام شوند. همچنین لازم است محل تابلو, وجود آرماتور یا کابل قدرت و نیاز به تشخیص جهت مشخص شود. تصاویر مسیر و فاصله بوم تا نقطه توقف به طراحی کمک می کنند. این اطلاعات تعیین می کنند مدل تک کانال یا دوکانال, چه ابعاد حلقه و چه سطح حساسیتی برای امنیت و استفاده روزانه مناسب تر است.
اگر محل آسیب مشخص و محدود باشد, می توان شیار را باز کرد, بخش معیوب را با اتصال مقاوم و آب بندی شده اصلاح نمود و سپس مدار را آزمایش کرد. در خرابی گسترده یا عایق ضعیف, تعویض کامل حلقه مطمئن تر است. پس از تعمیر باید مقاومت, عایق, اندوکتانس و تشخیص خودرو بررسی شوند. مسیر اصلاح شده نیز باید دوباره با ماده سازگار پر شود تا آب و فشار چرخ به کابل آسیب نرسانند.
جمع بندی
10 مدل لوپ دیتکتور راهبند زمینی باید بر اساس نقش حلقه, نوع خودرو, عرض مسیر و شرایط کف انتخاب شوند. مدل تک کانال برای یک ناحیه ایمنی, نمونه دوکانال برای تشخیص جهت, لوپ خروج آزاد برای راحتی راننده و مدل مقاوم در برابر نویز برای کف های پیچیده کاربرد دارند. کابل حلقه, لیدر تابیده, فرکانس, حساسیت, رله, فتوسل و برد راهبند باید هماهنگ باشند تا حضور خودرو بدون قطع یا فرمان کاذب ثبت شود. جانمایی شیار, فاصله از آرماتور, آب بندی و ثبت مقادیر اولیه نیز بر دوام استفاده روزانه اثر مستقیم دارند. انتخاب بدون برنامریزی ممکن است به باز ماندن گیت, تشخیص ناقص یا پایین آمدن ناامن بوم منجر شود. ثامن فرفورژه می تواند مسیر و سناریوی رفت وآمد را بررسی کند و برای انتخاب مدل, نصب و نگهداری پیشنهاد متناسب ارائه دهد. برای مشاوره, سفارش یا استعلام قیمت روز, تصاویر کف, عرض گیت, نوع خودروها و نقش حلقه های موردنیاز را اعلام کنید تا امنیت و راحتی عبور هم زمان بهتر شوند.
